汽車、火車定量裝車系統集成、裝車系統的組成：

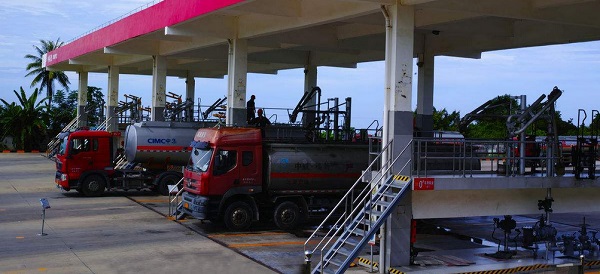

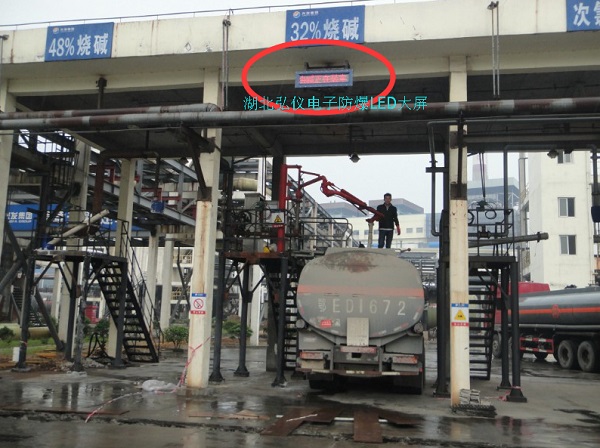

成品油汽車及鐵路裝車：裝車介質為柴油、石腦油、汽油、液化石油氣等；裝車泵為離心泵，驅動器為電機（無變頻調速）；設有相應柴油裝車鶴位、石腦油裝車鶴位、汽油裝車鶴位、液化石油氣裝車鶴位。裝車的監控管理系統安裝在成品油鐵路裝車現場監控室。

定量裝車監控管理系統包括：流量計、定量裝車控制器、氣動兩段O型球閥（數字控制閥）、防靜電接地開關、防溢流開關及監控站等組成。

裝車鶴位一般采用進口質量流量計進行計量，根據不同油品精度分為0.2%與0.5%兩個級別，供電為220VAC/50Hz。輸出信號為脈沖，防爆等級：ExdIIBT4。其供電由定量裝車控制器提供，輸出信號接入定量裝車控制器。

裝車鶴位一般采用氣動兩段O型球閥或是數字控制閥進行裝車控制。

氣動活塞式兩段O形切斷球閥是一種能實現兩次開或兩次關動作的切斷球閥，是氣動閥門的特殊品種之一，它由于在執行器控制回路只采用兩只電磁閥，控制部分非 常簡單，使兩段球閥獲得了非常好的開關特性。由于一段開閥和一段關閥速度緩慢且流量小，使得管道中液體變化平穩不會因沖擊產生水錘而使易燃液體發生爆炸， 亦不會應沖擊而使系統中流量計、壓力表等儀表損壞。 數 字控制閥與批量控制器一起使用時，可提供精確的流速控制功能和批量控制媒質功能?？梢詫?shí)現低流量啟動、高流速控制、低流量關閉和最終截?cái)?。通過在不同的管 線壓力下保持恒定流速來實現最高的流量計精度。數字控制閥一般帶有外部導閥控制回路，該回路由常開電磁導閥、常閉電磁導閥、濾網和開啟/關閉速度控制件構成。

裝車系統實現與功能：

定量裝車控制儀受質量流量計的流量信號；對氣動兩段球閥（數字控制閥）發出開關命令，同時接受防靜電接地開關和防溢流液位開關的觸點信號，保證裝車過程的安全?，F(xiàn)場的定量裝車控制儀采用冗余通訊方式傳輸信號到控制室的上位機。

定量裝車控制儀采用漢字圖形顯示，顯示現場閥門、接地開關狀態、故障狀態等信息，并可方便的進行閥門組態，就地和遙控兩種工作方式，現場實時記錄1000條以上作業數據，具備斷電數據保持功能，并具有冗余的RS-485通訊接口。

上位機監控系統用于工藝流程的操作及監視，設備狀態的監視、設備故障的監視及確認，圖形化動態顯示，單據生成和打印、數據存儲，工藝參數的設定、故障及生產報表打印等。
