　　安全型的儀表，安全型執行器，  安全型的軟件（功能塊庫，連鎖規范），甚至“安全的通訊功能”（目前很少有此叫法）。 SIS的整體性概念還應包括貫穿整個安全控制系統 全生命周期的規范，如初期的設計，中期的施工，調試；末期的試運行，評估，驗證。 后續的維護。安全生命周期到限前的拆除。。。

SIS(安全儀表)系統和ESD（緊急停車）系統區別（二）

　　總之，SIS 的概念很完整，很龐大。 從理論上說，只有ESD，“未必” 會是個完整的SIS控制系統。  ESD僅僅是 SIS中的一環，而且是在實體硬件中，是最重要的一環。 所以，很多人認為，SIS就是ESD。。。  ESD就是SIS。  有了ESD，再有了很多周邊的配套設備。就可以組成一個SIS控制系統。

　　SIS safety instrument system 安全儀表控制系統   ESD Emergency shutdown 在石化一般叫ESD。在高壓管線上叫HIPPS，在鍋爐上叫FSSS，在汽機上叫ETS。

　　ESD 是SIS的一部分，算是比較重要的組成部分 SIS=ESD+ 中間連線+現場儀表或者執行機構

　　 ESD叫SIS是不太合理的叫法  現在很多項目要求SIS系統達到SIL3，光是ESD達到SIL3是不夠，還需要現場的儀表達到該等級，并且構成的整個控制回路達到SIL3。參考電力系統ETS+DEH模式，我個人認為，壓縮機控制還是控制和保護分開的好，采用 ESD+調速+防踹

　　就練油廠的PCS（過程控制系統）情況來說，整個練油廠綜合控制系統由DCS，ESD，CCS，MMS及CGTCS組成，DCS承擔控制的核心。Esd（Emergency Shutdown Device）-－緊急停車系統（包括SOE），獨立于DCS系統，是SIS（SIS, safety instrumented system）:安全儀表系統主要組成在工藝發生危險狀況時，對管線及設備緊急的關啟，實現保護。

SIS(安全儀表)系統和ESD（緊急停車）系統區別（二）

　　在設計上從系統結構及通訊方式上與DCS不同，采用三選二（2-o-o-3 voting）Triconex系統及HART 通訊方式，與DCS進行以太網通訊。為保證全廠協調安全運行，ESD系統還需和CCS（壓縮機控制系統），MMS（機器監視系統），CSTCS（燃氣輪機控制系統），及MCC（電機控制中心）通訊，完成安全保護要求。

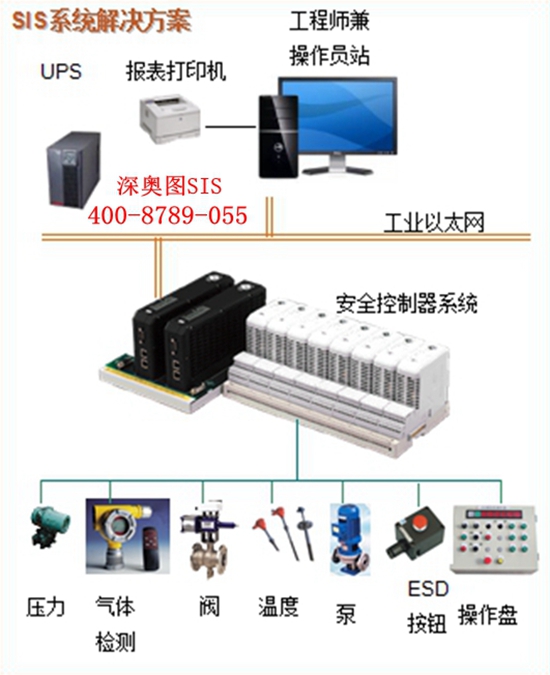

　　   SIS是安全儀表系統，ESD屬于SIS的一部分。SIS包括現場儀表、ESD系統、緊急開閉閥三部分，采用HART+4---20mA通訊連線，每個ESD回路均要做SIL評估。為實現SIL2 或SIL3 安全等極，采用兩臺電磁閥控制緊急開閉閥，三臺差壓變送器測量同一液位，采用雷達及超聲各一臺儀表測同一液位等方法。當然要做SIL計算驗證，以確保系統達到要求。

　　SIL   Safety Integrity Level  安控相關指標，安全等級，基本石油化工一般要求SIL 3吧 ESD中的安全等級，安全完整性級別1財產和產品一般保護。

　　2主要財產和產品保護，有可能損害人。

　　3保護人員。

　　4災難性傷害  按照國際標準的規定，將安全等級分為4級即SIL1～4。其中SIL4等級為最高。所謂SIL其全名為安全完整性等級（Safety Integrity Level），英文縮寫為SIL，由每小時發生的危險失效概率來區分（SIL2為≥10－7至<10－6；SIL3為≥10－8至<10－7）。

　　生產過程所需要的安全等級由專門的生產工藝公司來評估確定。一般對安全要求比較高的工藝生產過程需要的安全等級為SIL3。  基于風險的檢驗(RBI)是一個識別、評估和影射工業風險的流程（由于腐蝕和壓力爆裂），這些風險會在壓力設備和結構化元素方面危及設備的完整性。RBI用于解決那些可以通過正確檢查和分析控制的風險。   在RBI過程中，工程師可以設計出與衰退預測或觀察機制最有效匹配的檢查戰略（什么、何時、如何檢驗）。

　　  以可靠性為中心的維修(RCM),其目標是以最少的資源消耗保持系統的可靠性（規定條件的可靠性）和安全性；全面考察影響裝備可靠性與安全性的因素，強調通過改善機件的外在條件延長壽命，延緩故障的發生（盡管不能完全消除故障），提高產品的固有可靠性。

 　　SIL一些簡稱，BPCS：Basic Process Control System，基本過程控制系統，如DCS等；

　　 IEC： International Electrotechnical Commission，國際電工學會；

　　 ISA：Instrument Society of America，美國儀表及自動化學會；

　　  PFD：Probability of Failure on Demand，指令模式的危險故障率；

　　 PFDavg：Average Probability of Failure on Demand，平均危險故障率；

　　RRF：Risk Reduction Factor，事故降低倍數；

　　 SFF：Safe Failure Factor，安全故障比例；

　　SIS：Safety Instrumented System，安全聯鎖系統；
