SIS（安全儀表）系統相關標準及認證機構 評定及方法（二）

發布時間：2022-05-07

如果您正在尋找相關產品或有其他任何問題，可隨時撥打我公司銷售熱線：400-8789-055

在線咨詢

續：SIS（安全儀表）系統相關標準及認證機構 評定及方法（二）

　　SIS級別越高，PFD越小，即發生事故可能性越小，但它不能改變事故造成的后果。因此，工藝過程SIL評定非常重要。主要有風險矩陣（RISK MATRIX）評估方法、IE61508-風險圖、LOPA分析法等。

　　評定及方法

sis安全儀表系統

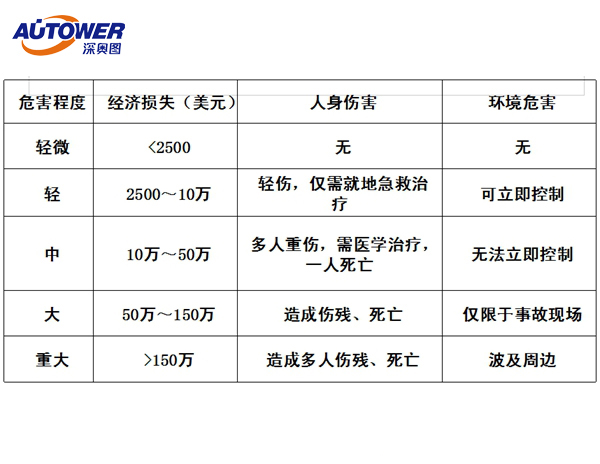

　危害程度的量化（C）

安全儀表系統

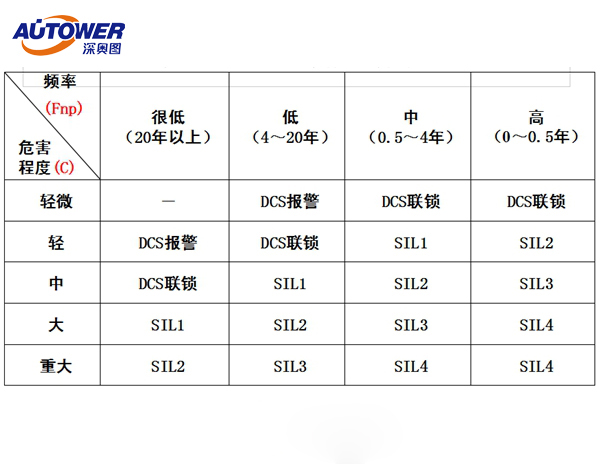

　　風險矩陣（Risk）

安全儀表系統

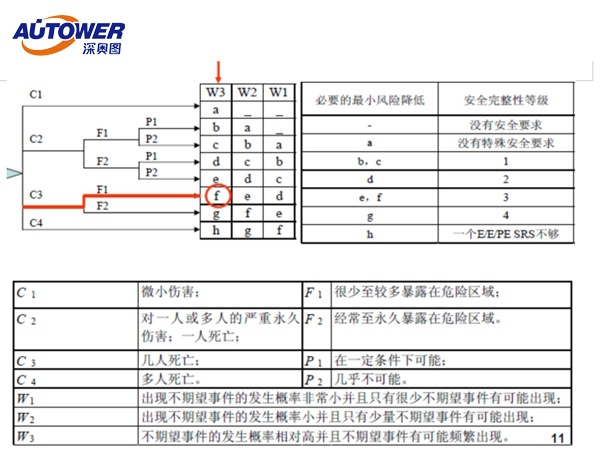

　　IEC6158-風險圖

安全儀表系統

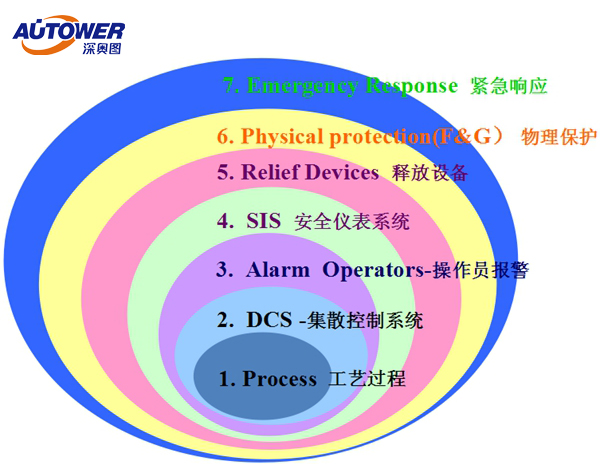

　　LOPA分析法-洋蔥模型

sis

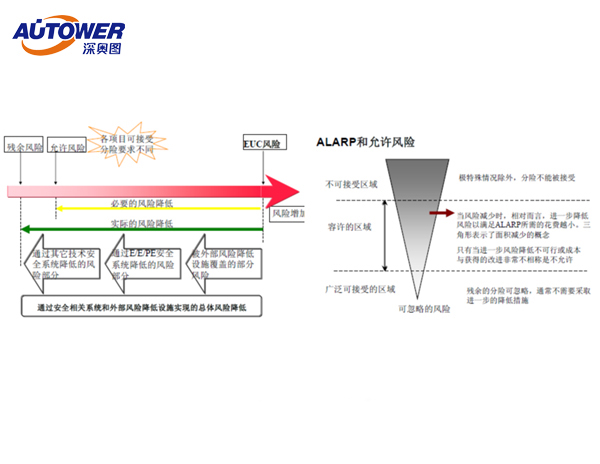

ALARP和允許風險

安全儀表系統 sis安全儀表系統

安全儀表系統

LOPA分析

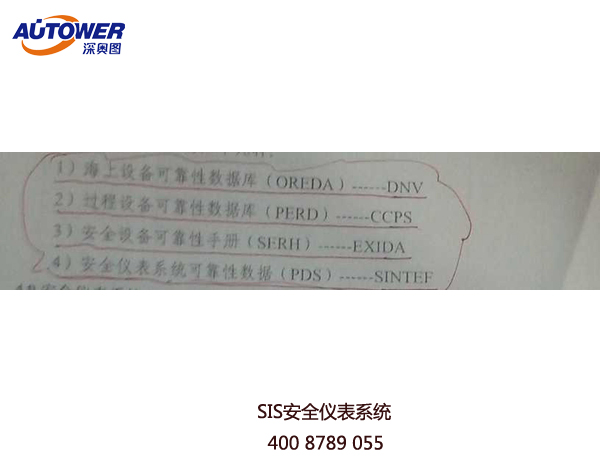

　　整個防護層的PFD是各個層的乘積，通過LOPA分析法能夠確認目前的防護層是否足夠。如果除SIS保護層，計算的其它防護層PFD乘積在允許風險內，則不需要SIS,如果不滿足，可確定該SIS的安全完整度等級。SIS評估常用的失效數據庫有以下幾種：

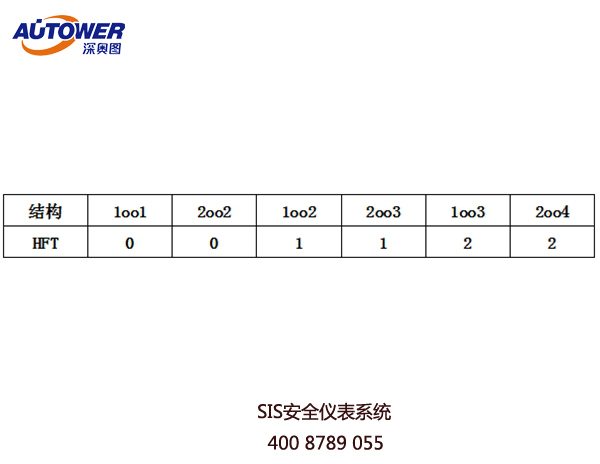

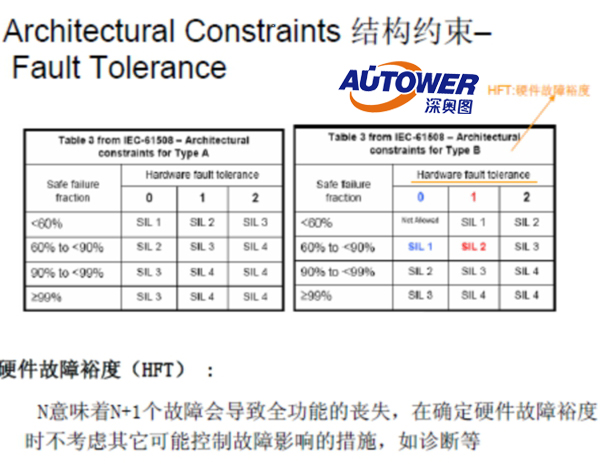

通過上表可以看出不同的結構約束、SFF、HFT（冗余）分配方式都可以決定單個SIF的SIL等級，從而影響系統整體SIL等級是否達到需求。這對于我們?cè)谟蔑L(fēng)險評估方式確定某個SIF的SIL之后，為達到SIL等級要求，利用以上三個要素經濟有效貼切企業實際的配置提供了方案。
