原油儲油罐區（庫區）SCADA控制系統實現原理

發布時間：2022-05-07

如果您正在尋找相關產品或有其他任何問題，可隨時撥打我公司銷售熱線：400-8789-055

在線咨詢

　　SCADA系統是什么?原油儲油罐區（庫區）SCADA控制系統實現原理？SCADA數據采集與監控系統廠家深奧圖（Autower）分享SCADA系統在大型原油儲油罐區（庫區）中的應用、及其儲油罐區SCADA系統設計實現原理。

　　SCADA系統是什么?SCADA（Supervisory Control And Data Acquisition），scada系統是指與主控系統(DCS/SIS)通訊的第三方系統，SCADA系統指與主控系統(DCS/SIS)通訊的第三方系統，通常完成數據采集.原油區的控制系統客觀的講更多的是數據的采集，監控，管理以及調度，通常是由完成數據采集的專用硬件如RTU、PLC等。廣義上，SCADA由操作站（上位機）、控制站（下位機），通訊網絡組成。

SCADA監控系統

原油儲油罐區（庫區）SCADA控制系統實現原理

原油儲油罐區（庫區）SCADA控制系統實現原理

　　SCADA系統,即數據采集與監視控制系統, 是工業控制自動化系統最基本的功能, 主要包括數據采集、監視控制、信息顯示、信息存儲及報告、數據計算、事故追憶、事件順序記錄和報警處理等功能。系統是以計算機為基礎的生產過程控制與調度自動化系統。它可以對現場的運行設備進行監視和控制, 以實現數據采集、設備控制、測量、參數調節以及各類信號報警等各項功能。

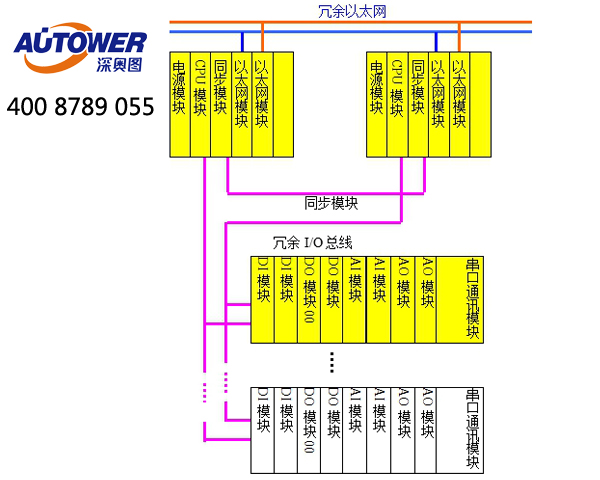

　　SCADA系統為一個集合的系統,主要分為監控層\控制層\傳感器和執行機構三層,PLC、DCS和FCS都屬于控制層，向下采集現場數據信息與下達控制命令，而最終由SCADA系統進行整合（包話控制及通信），在SCADA系統設置主、備數據服務器，進行實時監控與備份。
原油庫區控制其實很多方式可以實現，工控機+組態軟件+采集卡就可以實現，不是一定要用什么SCADA系統，只不過現在把SCADA系統的概念說的太大。

原油儲油罐區（庫區）SCADA控制系統實現原理

原油儲油罐區（庫區）SCADA控制系統實現原理

　　原油儲油罐區（庫區）SCADA控制系統實現原理是什么？庫區自動化系統實現一般由這么幾種方式：
　　1.采用小型DCS系統，一般的DCS廠家都可以實現，不用去找什么國際名牌。

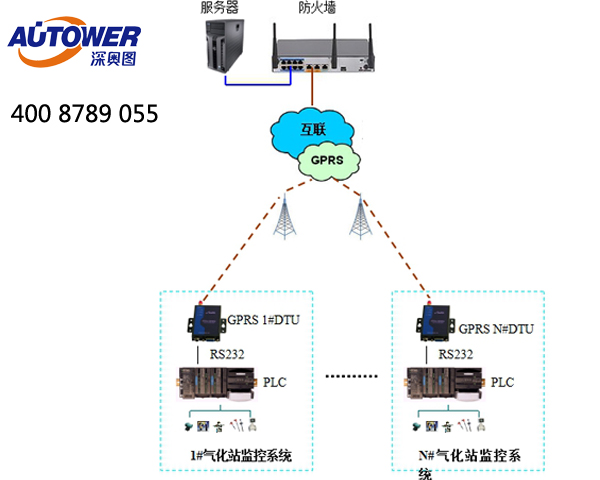

　　2.采用PLC+組態軟件+顯示單元也可以實現，像GE PLC+配套的專用軟件.配合控制器的編程軟件，通過它編寫控制器程序并下載到控制器，實現控制站的所有控制功能策略；編程軟件是計算機與控制器的通訊驅動軟件，可以提供標準的OPC 接口，作為OPC 服務器將通訊得到的控制器數據提供給作為OPC 客戶端的監控系統進行監控。
　　3.采用自主構建的控制系統，工控機+組態軟件+采集卡等。

　　目前國內油庫中采用的自動化監控技術主要有DCS系統、PLC系統和SCADA系統。原油儲油罐區（庫區）采用先進的儲運自動控制、SCADA控制系統方案，既進步了儲運系統的現代化治理水平，又有效地減輕了職工的勞動強度，消除了生產事故隱患，同時優化了產品系統的生產運行方式，確保了罐區儲運系統的平穩、安全、高效運行。
