DCS和SIS（ESD）主要區別在哪里？儀表SIS系統設計規范有哪些?DCS和SIS（ESD）廠家 深?yuàn)W圖（Autower）分享DCS和SIS（ESD）區別與設計規范。首先來講講ＤＣＳ和ＳＩＳ（ＥＳＤ）分別在哪里？ESD緊急停車系統按照安全獨立原則要求，獨立于DCS集散控制系統，其安全級別高于DCS。當然一般安全聯鎖保護功能也可由DCS來實現。但是對于較大規模的緊急停車系統應按照安全獨立原則與DCS分開設置，這樣做主要有以下幾方面原因：

【儀表SIS系統設計規范】DCS和SIS（ESD）區別與設計規范

　?。?）降低控制功能和安全功能同時失效的概率，當維護DCS部分故障時也不會危及安全保護系統;

　?。?）對于大型裝置或旋轉機械設備而言，緊急停車系統響應速度越快越好。這有利于保護設備，避免事故擴大；并有利于分辨事故原因記錄。而DCS處理大量過程監測信息，因此其響應速度難以作得很快；

　?。?）DCS系統是過程控制系統，是動態的，需要人工頻繁的干預，這有可能引起人為誤動作；而ESD是靜態的，不需要人為干預，這樣設置ESD可以避免人為誤動作。

　　SIS(安全儀表)系統是一種管理標準，但國內并未全面執行，很多人把可以實現SIS功能的硬件設備當作SIS。認為是一種硬件系統。

　?。模茫雍停樱桑樱ǎ牛樱模┓謩e設置的主要原因，是ＤＣＳ不能滿足ＳＩＳ標準的要求。主要反映在兩個方面：

　　１.ＤＣＳ的故障響應速度太低，一般ＤＣＳ的輪詢時間都在幾十毫秒以上，長的可超過１秒?？刂茮]有問題，但作為安全連鎖很不夠。不少裝置的程序控制都必須用ＰＬＣ從ＤＣＳ中獨立出來；

　?。?ＤＣＳ本身是分布式控制系統，它是一個由過程控制級和過程監控級組成的以通信網絡為紐帶的多級計算機系統，綜合了計算機，通信、顯示和控制等4C技術，其基本思想是分散控制、集中操作、分級管理、配置靈活以及組態方便。

　　ＤＣＳ它在安全上強調的是局部功能喪失不影響全局。而ＳＩＳ強調的是故障出現時，對功能產生的影響降到最低。

【儀表SIS系統設計規范】DCS和SIS（ESD）區別與設計規范

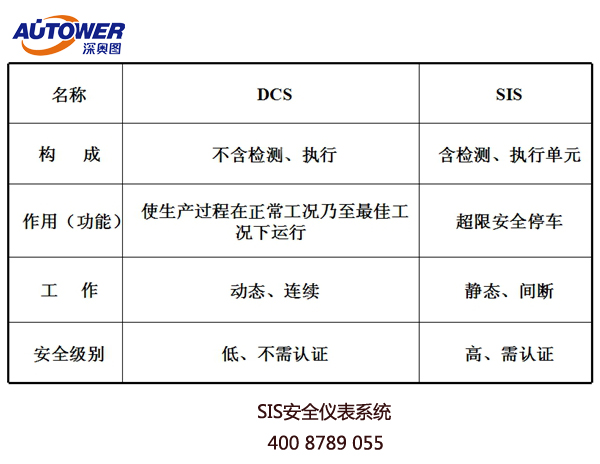

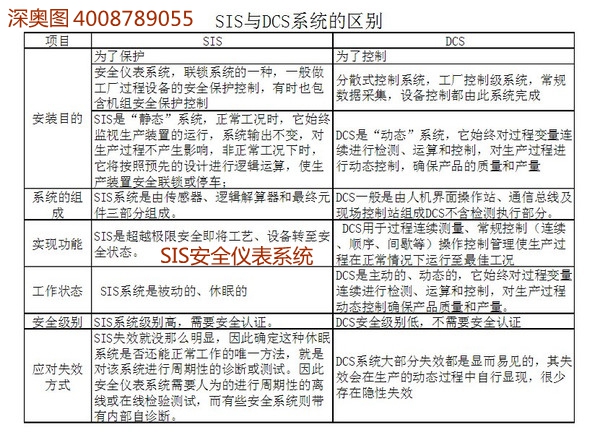

　　DCS與SIS的主要區別是什么？

　　系統的組成：DCS一般是由人機界面操作站、通信總線及現場控制站組成；而SIS系統是由傳感器、邏輯解算器和最終元件三部分組成。即DCS不含檢測執行部分。

　　實現功能：DCS用于過程連續測量、常規控制（連續、順序、間歇等）操作控制管理使生產過程在正常情況下運行至最佳工況；而SIS是超越極限安全即將工藝、設備轉至安全狀態。

　　工作狀態：DCS是主動的、動態的，它始終對過程變量連續進行檢測、運算和控制，對生產過程動態控制確保產品質量和產量。而SIS系統是被動的、休眠的 。

　　安全級別：DCS安全級別低，不需要安全認證；而SIS系統級別高，需要安全認證。

　　應對失效方式：DCS系統大部分失效都是顯而易見的，其失效會在生產的動態過程中自行顯現，很少存在隱性失效；SIS失效就沒那么明顯了，因此確定這種休眠系統是否還能正常工作的唯一方法，就是對該系統進行周期性的診斷或測試。因此安全儀表系統需要人為的進行周期性的離線或在線檢驗測試，而有些安全系統則帶有內部自診斷。

【儀表SIS系統設計規范】DCS和SIS（ESD）區別與設計規范

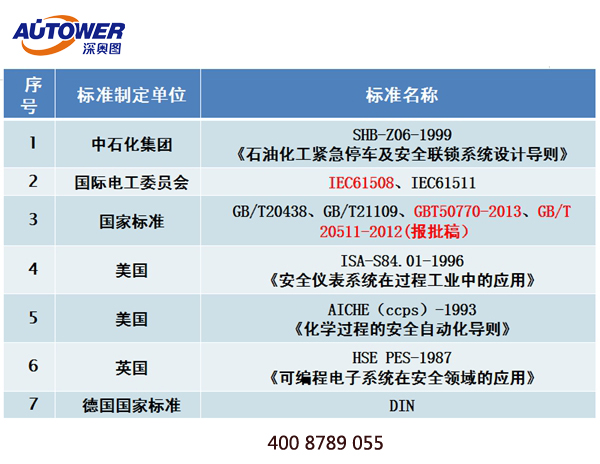

　　【儀表SIS系統設計規范】采用SIS(安全儀表)系統的主要依據有：

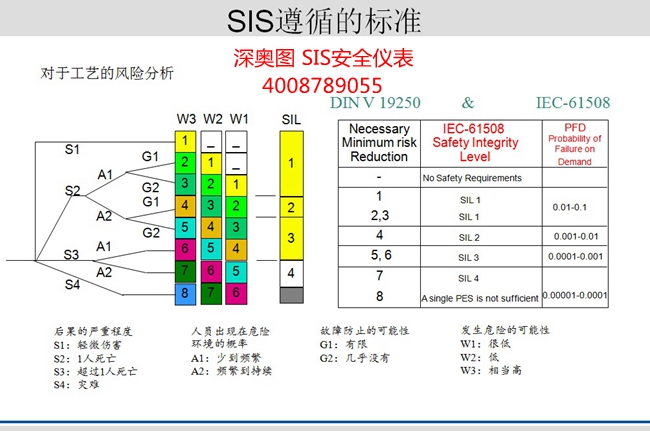

IEC 61508:（GB 20438）

　　電氣/電子/可編程電子安全相關系統的功能安全性

　　IEC61508標準規定了常規系統運行和故障預測能力兩方面的基本安全要求。這些要求涵蓋了一般安全管理系統、具體產品設計和符合安全要求的過程設計，其目標是既避免系統性設計故障，又避免隨機性硬件失效。

　　IEC61508標準的主要目標為：

　　· 對所有的包括軟、硬件在內的安全相關系統的元器件，在生命周期范圍提供安全監督的系統方法;

　　· 提供確定安全相關系統安全功能要求的方法;

　　· 建立基礎標準，使其可直接應用于所有工業領域。同時，亦可指導其他領域的標準，使這些標準的起草具有一致性(如基本概念、技術術語、對規定安全功能的要求等);

　　· 鼓勵運營商和維護部門使用以計算機為基礎的技術;

　　· 建立概念統一、協調一致的標準架構和體系。

　　IEC61511:（GB 21109）

　　過程工業領域安全儀表系統的功能安全要求

　　IEC61511是專門針對流程工業領域安全儀表系統的功能安全標準，它是國際電工委員會繼功能安全基礎標準

　　ISO13849-1:

　　機械安全.控制系統的相關安全部分.第1部分:設計用一般原理

　　IEC62061:

　　機械安全.與安全有關的電氣、電子和可編程序電子控制系統的功能安全

　　IEC61326-3-2:

　　測量、控制和實驗室用電氣設備.電磁兼容性(EMC)的要求：與安全相關的系統和用于與執行安全相關功能(功能安全)

　　IEC61800-5-2:（GB/T 12668.5.2）

　　可調速的電動設備標準.第5-2部分: 功能安全要求
