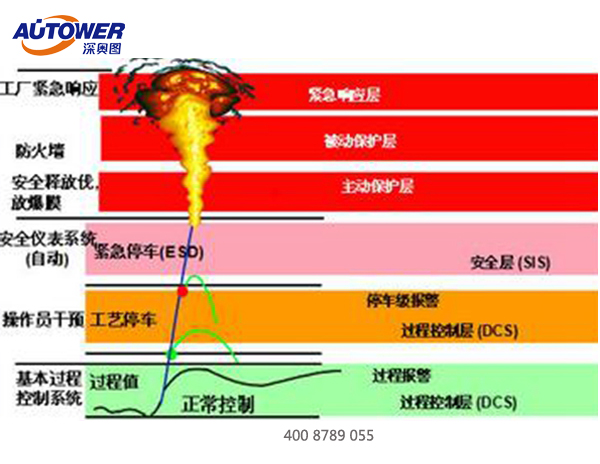

ESD緊急停車控制系統（英文簡稱ESD）定義是什么？ESD緊急停車控制系統（以下簡稱ESD）的定義和構成，ESD是Emergency Shutdown Device的簡稱，中文的意思是緊急停車控制系統，也可以稱為安全儀表系統（Safety-Instrument System-SIS）、安全聯鎖系統（Safety Interlock System-SIS ）、安全關聯系統（Safety Related System-SRS）、儀表保護系統（Instrument Protective System-IPS ）等。它是一種經專門機構認證、具有一定安全等級，用于降低生產過程風險的安全保護系統。它不僅能夠響應生產過程因超出安全極限而帶來的危險，而且能檢測和處理自身的故障，從而按預定的條件或程序，使生產過程處于安全狀態，以確保人員、設備及工廠周邊環境的安全。

ESD緊急停車控制系統（英文簡稱ESD）定義、構成及價值

　　ESD緊急停車控制系統（英文簡稱ESD）價值？大多數化工裝置都具有高溫，高壓，易燃，易爆等特點，在生產中具有很高的危險性。因此，實現生產裝置的安全，穩定，高效運行不僅是提高效益的關鍵，而且對生產人員和生產設備都很重要。我們相對一個較大的自動化強的現代化工廠而言，其生產設備的控制極其復雜，由于過程的復雜性，原料的變化，最終產品的質量要求等因素，正確的過程控制和安全系統的設置就顯得尤為必要和重要。如果生產設備由DCS系統來控制，且安裝了安全連鎖保護功能，但是對于較大規模的緊急停車系統應按照安全獨立的原則，而且與DCS系統分開設置。這樣做，主要有以下三方面的原因：

　　1．可以使控制功能和安全功能同時失效的概率降低，當DCS系統出現故障時也不會影響安全保護系統。

　　2．對于大型設備而言，緊急停車系統響應速度越快越好。這有利于保護設備，避免事故擴大；并有利于分辨事故原因記錄。而DCS處理大量過程監測信息，因此其響應速度難以作得很快。

　　3．DCS系統是過程控制系統，是動態的，需要人工干預，這樣有可能引起人為誤導；而ESD是靜態的，不需要人工干預，這樣設置ESD可以避免引起人為誤導。

　　一．ESD系統的基本要求  隨著化工企業的規模日趨大型化，設計操作指標離安全臨界點越來越近，造成發生危險的可能性也增加，所以越來越多化工企業非常重視生產過程的安全，同時又要不斷提高產品質量，以追求企業效益利潤最大化。在以往，許多企業都配置了安全系統，但由于一些系統未能達到所期望的安全性，故發生了許多事故。隨著現代科學技術的發展，人們對安全系統的認識也得到了提高，這就對ESD系統提出了新的要求：

ESD緊急停車控制系統（英文簡稱ESD）定義、構成及價值

　　1.ESD系統必須比繼電器控制控制更安全可靠，必須減少安全系統誤停車的次數和頻率。

　　2.ESD系統必須易于維護和查找故障，并具有自診斷功能，在線診斷可以準確迅速的找出故障，在線維護可以在系統不停止工作的情況下，更換系統的故障模塊。

　　3.ESD系統必須易于組態，并且有在線修改組態的功能，在線試驗時，滿足跳閘保護條件時系統仍能完成停機保護功能。  4.ESD 系統必須可與DCS系統和計算機系統通信。

　　5.ESD系統必須有硬件和軟件的保護

　　6.ESD 系統必須提供第一次事故記錄功能

　　7.ESD系統必須獨立于其他控制系統。

　　8.ESD系統應配置兩路電源，兩路電源互為備用，并可以進行自動切換。任一路電源故障ESD系統有輸出報警信號，電源失電故障系統的看恢復性故障，一旦重新受電，控制模塊能自動恢復正常工作而無需運行人員的任何干預。

　　9.ESD系統能接受與全廠電氣共用地網的接地方式。

二．ESD系統的構成，附ESD系統硬件結構，見下圖：

　　ESD緊急停車系統柜有電源，信號轉換模塊，系統組件，輸出繼電器，空氣開
